Panier : Total 0 CHF





Nouveauté

- Nickel - carbonate de ajouter au panier

  • NiCO3
  • poids mol. : 118.7
  • toxicité 3

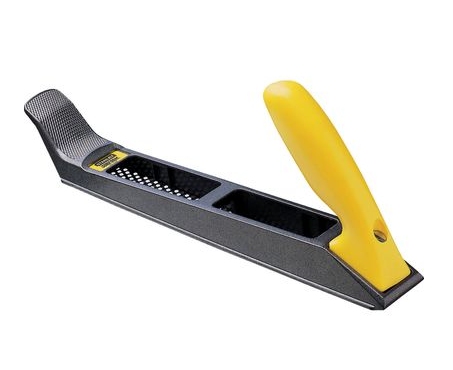

- Rape Surform ajouter au panier

Rabot Stanley "Surform"

2 Taille disponible vendu avec 1 lame

pour: plâtre bois dur, bois tendre, vinyle, laiton, plomb, aluminium, cuivre

L - 255 mm de longueur utile / manche pivotant position rabot ou lime

S - 140 mm de longueur utile

lame de rechange 14 et 25.5 cm


Rape Surform

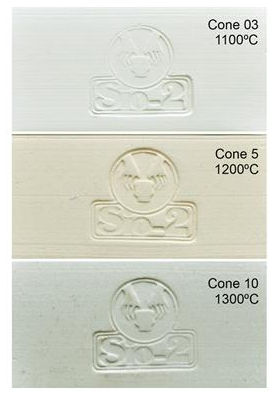

590 blanche - PRAI - Argile chamotté ajouter au panier

Terre PRAI - 590 blanche chamottée - Emballages de 12.5 kg. / 100 kg = 8 sac

disponible en 5kg - Zamora

Grès chamotté blanc avec 40% de chamotte impalpable 0-0.2 mm.

Conçu pour la céramique artistique, est idéal pour le tournage et le modelage de pièces avec des détails fins et une superficie lisse. La forte teneur en chamotte lui confère un excellent comportement au séchage et à la cuisson. Sa couleur « blanc ivoire » très reconnaissable est très appréciée et représente une excellente base pour la création de couleurs avec des émaux et des oxydes colorant, en favorisant aussi le phénomène de cristallisation des émaux. Adapté pour la vaisselle (food-safe), selon la norme ISO 6486. Disponible en pâte plastique.

Température de cuisson* : 1240-1300ºC
Température biscuit : 1000ºC
Humidité : 19%
Plasticité (IP Atterberg) : 16
Calcimétrie (CaCO3) : 0%
Retrait au séchage : 5.9%
Retrait après cuisson 1300ºC : 7.0%
Porosité (absorption d’eau) à 1300ºC : 0.0%
Résistance mécanique sec : 3.0 N/mm2
Résistance mécanique après cuisson 1300ºC : 51.0 N/mm2
Coefficient dilatation 1250ºC (25-500ºC) : 60.4x10^-7ºC^-1
Argile chamotté
592 blanche - PRAF - Argile chamotté ajouter au panier

Terre PRAF - 592 blanche - Emballages de 12.5 kg. / 100 kg = 8 sac

disponible en 5kg - Granada

Grès chamotté blanc avec 40% de chamotte fine 0-0.5 mm.

Conçu pour la céramique artistique, est idéal pour la sculpture, la réalisation de pièces pour la construction et des pièces en cuisson Raku. La forte teneur en chamotte donne du caractère à la pièce céramique et lui confère un excellent comportement au séchage et à la cuisson. Sa couleur « blanc ivoire » très reconnaissable est très appréciée et représente une excellente base pour la création de couleurs avec des émaux et des oxydes colorants. Connu également sous le nom de pâte « Rafael », la PRAF est très populaire pour son exceptionnel comportement en Raku. Disponible en pâte plastique.

Température de cuisson* : 1240-1300ºC
Température biscuit : 1000ºC
Humidité : 17%
Plasticité (IP Atterberg) : 16
Calcimétrie (CaCO3) : 0%
Retrait au séchage : 5.4%
Retrait après cuisson 1300ºC : 4.6%
Porosité (absorption d’eau) à 1300ºC : 4.1%
Résistance mécanique sec : 2.4 N/mm2
Résistance mécanique après cuisson 1300ºC : 33.5 N/mm2
Coefficient dilatation 1250ºC (25-500ºC) : 59.8x10^-7ºC^-1

(*) Plage de cuisson recommandée pour que les pâtes développent leurs meilleures performances, tant en termes de caractéristiques techniques que de sécurité, dans des conditions de cuisson conventionnelles. Les échantillons de couleur peuvent montrer des températures en dehors de la plage recommandée afin de fournir une vision plus large, mais il s'agit de pièces cuites dans des conditions contrôlées.


Argile chamotté
751 Air Dry - argile à modeler ajouter au panier

L'argile Nr. 751 - AirDry est une pâte qui durcit à l'air et qui peut également être cuite jusqu'à 1200°C


En général, le séchage à l'air libre suffit amplement.

Si l'on souhaite obtenir une résistance encore plus grande, il est possible de faire sécher les objets au four à 100 °C maximum après quelques jours. (Ne pas mettre les objets humides dans le four - cela peut provoquer des fissures !)
Une fois séché à l'air libre en quelques jours, l'objet peut être peint très facilement avec des stylos-feutres,de la peinture à l'eau ou de la peinture acrylique.

Attention : les pièces qui ont été séchées et peintes ne peuvent pas être utilisées comme vaisselle, car elles ne sont pas résistantes à l'eau sans traitement supplémentaire.

Pour les utilisateurs avancés, la cuisson dans un four à céramique est également possible. Cette argile se cuit jusqu'à 1200°C.
Ainsi, il est également possible de réaliser de la véritable céramique avec notre argile de bricolage 751 AirDry et un émail approprié.

couleur de cuisson: blanc - beige
sans chamotte
température de cuisson possible: 1000°C - 1200°C
retrait à sec d'environ 8%


argile à modeler

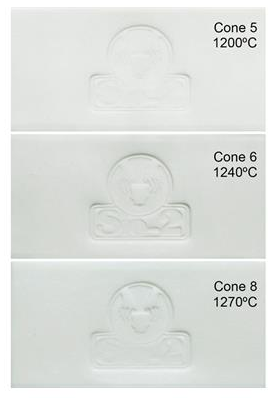

Aneto 3D - Porcelaine pour imprimante 3D  28.50 ajouter au panier

Porcelaine pour imprimante 3D

Présentée sous un format cylindrique de 5 kg dans une boîte en carton.

La populaire porcelaine ANETO adaptée pour l’impression 3D. ANETO est une porcelaine blanche translucide laquelle se démarque grâce à sa plasticité. Sa formule est très stable en permettant une cuisson sûre entre 1230 et 1270ºC. Disponible en pâte plastique avec l’humidité idéale pour l’impression 3D.

Température de cuisson* : 1230-1270ºC
Température biscuit : 1000ºC
Humidité : 25%
Plasticité (IP Atterberg) : 11
Calcimétrie (CaCO3) : 0%
Retrait au séchage : 7% environ
Retrait après cuisson 1250ºC : 11.2%
Porosité (absorption d’eau) à 1250ºC : 0.0%
Résistance mécanique sec : 3.1 N/mm2
Résistance mécanique après cuisson 1250ºC : 51.5 N/mm2
Coefficient dilatation 1250ºC (25-500ºC) : 63.7x10^-7ºC^-1

(*) Plage de cuisson recommandée pour que les pâtes développent leurs meilleures performances, tant en termes de caractéristiques techniques que de sécurité, dans des conditions de cuisson conventionnelles. Les échantillons de couleur peuvent montrer des températures en dehors de la plage recommandée afin de fournir une vision plus large, mais il s'agit de pièces cuites dans des conditions contrôlées.


Porcelaine pour imprimante 3D

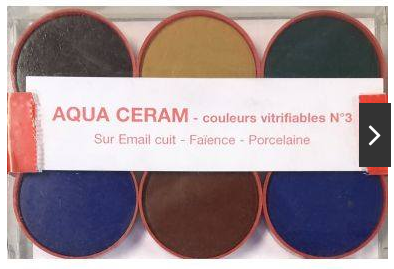

Aqua Ceram - avec plomb - couleurs 800 - 850°C  46.00 ajouter au panier

Les couleurs en pâte solide sont presentées dans des godets plastiques

S'appliquent sur émail cuit

3eme cuisson / petit feux

Porcelaine 800 à 850°C / Faïence 800°C



Cette palette contient 6 couleurs différentes :

  • Brun rouge
  • Rose orchidée
  • Bleu chinois
  • Bleu roi
  • Ocre jaune
  • Vert foncé

Mode d'emploi:

  • Déposez une goutte d'eau dans le godet pour faire fondre la peinture puis délayez avec un pinceau. Charger le pinceau et peindre. Si besoin diluez avec un peu d'eau.
  • Toutes les couleurs sont miscibles entre elles, sauf les rouges et oranges.
  • Laissez le godet sécher à l'ai libre pour une prochaine utilisation



Faïence 800°C


couleurs 800 - 850°C

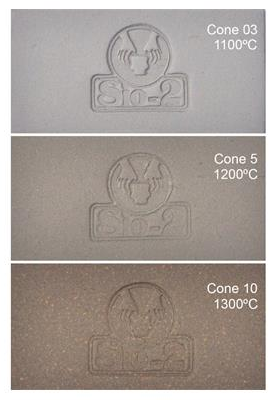

Berlin Chi - Grès Gris ajouter au panier

Berlin Chi - 100 kg = 8x12.5 kg

Grès chamotté gris avec 40% de chamotte impalpable 0-0.2 mm.

Conçu pour la céramique artistique, est idéal pour le tournage et le modelage de pièces avec des détails fins et une superficie lisse. La forte teneur en chamotte lui confère un excellent comportement au séchage et à la cuisson. En fonction de la température de cuisson, développe une belle gamme de couleur gris tendance, allant de la tonalité ciment au gris foncé. Adapté pour la vaisselle (food-safe), selon la norme ISO 6486. Disponible en pâte plastique.

Température de cuisson* : 1200-1300ºC
Température biscuit : 1000ºC
Humidité : 19%
Plasticité (IP Atterberg) : 16
Calcimétrie (CaCO3) : 0%
Retrait au séchage : 5.7%
Retrait après cuisson 1300ºC : 6.4%
Porosité (absorption d’eau) à 1300ºC : 0.1%
Résistance mécanique sec : 2.9 N/mm2
Résistance mécanique après cuisson 1300ºC : 53.2 N/mm2
Coefficient dilatation 1250ºC (25-500ºC) : 60.1x10^-7ºC^-1


Grès Gris
crayon pour marquer - crayon pour 1400°C ajouter au panier

Résistance 1400°C - pour dessiner ou noter les essais, tuiles

2 couleur disponible

-blanc

-brun
crayon pour 1400°C

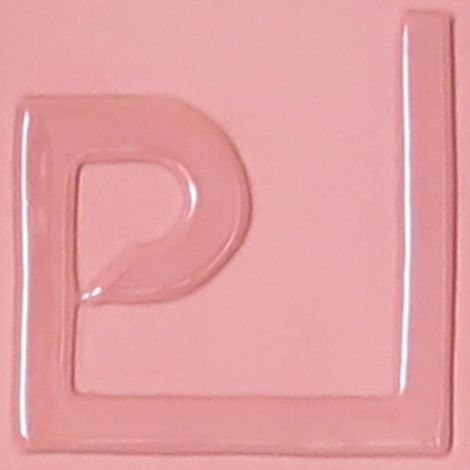

E 1280-04 - rose chair ajouter au panier

Engobe à haute température.

A utiliser sur terre humide à la dureté du cuir, sur terre séche avant cuisson ou sur biscuit

pour grès et porcelaine.

A basse température, la couleurs sera plus pastel que présentée
rose chair
E 1280-08 - Chocolat ajouter au panier

Engobe à haute température.

A utiliser sur terre humide à la dureté du cuir, sur terre séche avant cuisson ou sur biscuit

pour grès et porcelaine.

A basse température, la couleurs sera plus pastel que présentée
Chocolat
E 1280-10 - vert Herbe ajouter au panier

Engobe à haute température.

A utiliser sur terre humide à la dureté du cuir, sur terre séche avant cuisson ou sur biscuit

pour grès et porcelaine.

A basse température, la couleurs sera plus pastel que présentée
vert Herbe
Fluting 10 mm - Outils de cannelure / fluting  15.00 ajouter au panier

largeur de coupe - 10 mm
Outils de cannelure / fluting
Fluting 15 mm - Outils de cannelure / fluting  15.00 ajouter au panier

largeur de coupe - 15 mm
Outils de cannelure / fluting
Fluting 7 mm - Outils de cannelure / fluting  15.00 ajouter au panier

largeur de coupe - 7 mm
Outils de cannelure / fluting

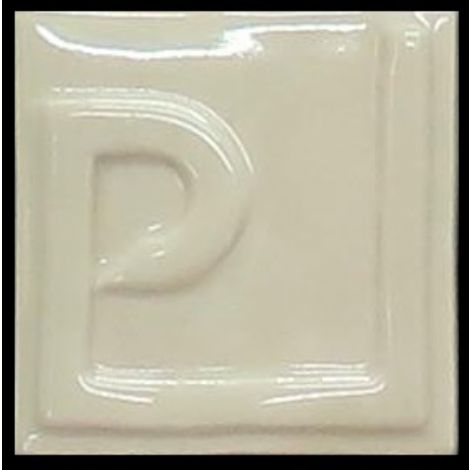

G 0301 - Incolore brillant sans Zinc grès noir ajouter au panier

émail transparent brillant sans Zinc / 1220 - 1300°C

particulièrement adapté aux grès noir

pouvant être colorée avec des oxydes ou des colorants
Incolore brillant sans Zinc grès noir
G 062 - Brun Havanna ajouter au panier

1230 - 1270°C / A utiliser avec le stabilisateur 119
Brun Havanna

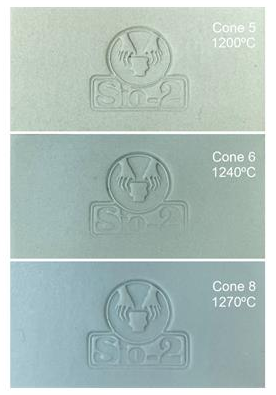

Lagoon - Porcelaine celadon ajouter au panier

Porcelaine Lagoon

Présentée sous un format cylindrique de 5 kg dans une boîte en carton.

LAGOON est une porcelaine qui se distingue par sa belle et stimulante gamme de bleus turquoise dans la plage de cuisson. Sa grande plasticité la rend idéale pour le tournage et le modelage. Sa formule est très stable et permet une cuisson sûre entre 1200 et 1240ºC (atmosphère oxydante). Adapté pour la vaisselle (food-safe), selon la norme ISO 6486. Disponible en pâte plastique.

Température de cuisson* : 1200-1240ºC
Température biscuit : 1000ºC
Humidité : 23%
Plasticité (IP Atterberg) : 11
Calcimétrie (CaCO3) : 0%
Retrait au séchage : 5.6%
Retrait après cuisson 1240ºC : 10.6%
Porosité (absorption d’eau) à 1240ºC : 0.0%
Résistance mécanique sec : 2.2 N/mm2
Résistance mécanique après cuisson 1240ºC : 46.3 N/mm2
Coefficient dilatation 1240ºC (25-500ºC) : 64.9x10^-7ºC^-1


Porcelaine celadon

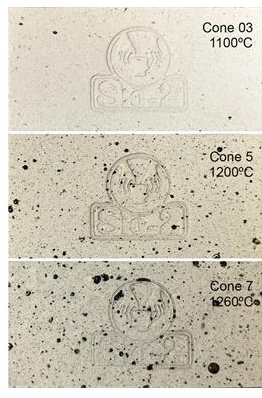

Luna - Grès pyrité ajouter au panier

Grès pyrité Luna  / 100 kg = 8x12.5 kg

Grès moucheté avec chamotte impalpable 0-0,2 mm. Conçu pour la céramique artistique, il contient des minéraux fondants qui développent une surface séduisante avec des taches sombres de différentes tailles et nuances qui se détachent dans une matrice blanc ivoire. La forte teneur en chamotte lui confère un excellent comportement au séchage et à la cuisson. La décoration avec des émaux transparents est idéale pour rehausser la vivacité de l'effet moucheté. Disponible en pâte plastique.

Température de cuisson* : 1200-1260ºC
Température biscuit : 1060ºC
Humidité : 19%
Plasticité (IP Atterberg): 14
Calcimétrie (CaCO3): 0%
Retrait au séchage : 5.8%
Retrait après cuisson 1260ºC : 5.3%
Porosité (absorption d’eau) à 1260ºC : 0.0%
Résistance mécanique sec : 2.7 N/mm2
Résistance mécanique après cuisson 1260ºC : 29.2 N/mm2
Coefficient dilatation 1250ºC (25-500ºC) : 61.1x10^-7ºC^-1
Grès pyrité

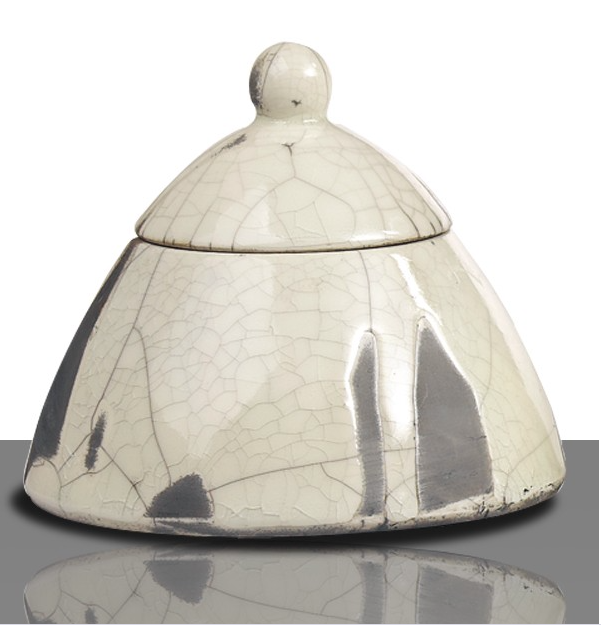

M 317 - Base Raku ajouter au panier

émail transparent brillant craquellé 850 - 1050°C pouvant être colorée avec des oxydes ou des colorants

ne convient pas pour de l'alimentaires
Base Raku

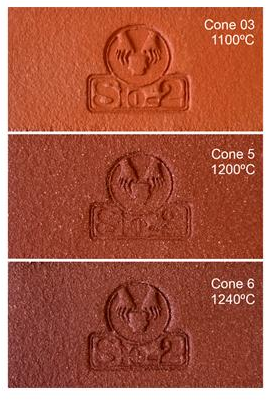

Marte - Grès rouge ajouter au panier

Marte - 100 kg = 8x12.5 kg

Grès chamotté rouge avec 40% de chamotte fine 0-0.5 mm.

Conçu pour la céramique artistique, il est idéal pour la sculpture et la réalisation de murs décoratifs. La forte teneur en chamotte donne du caractère à la pièce céramique et lui confère un excellent comportement au séchage et à la cuisson. Selon la température de cuisson, il développe une belle gamme de tons rouges qui s'intensifient avec la température et constituent un moyen idéal d'expression artistique. Disponible en pâte plastique.

Température de cuisson* : 1100-1260ºC
Température biscuit : 1000ºC
Humidité : 19%
Plasticité (IP Atterberg) : 18
Calcimétrie (CaCO3) : 0%
Retrait au séchage : 6.6%
Retrait après cuisson 1260ºC : 3.8%
Porosité (absorption d’eau) à 1260ºC : 8.6%
Résistance mécanique sec : 2.1 N/mm2
Résistance mécanique après cuisson 1260ºC : 31.0 N/mm2
Coefficient dilatation 1240ºC (25-500ºC) : 60.8x10^-7ºC^-1

(*) Plage de cuisson recommandée pour que les pâtes développent leurs meilleures performances, tant en termes de caractéristiques techniques que de sécurité, dans des conditions de cuisson conventionnelles. Les échantillons de couleur peuvent montrer des températures en dehors de la plage recommandée afin de fournir une vision plus large, mais il s'agit de pièces cuites dans des conditions contrôlées.


Grès rouge

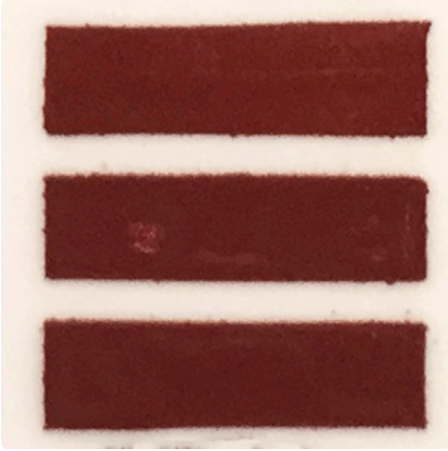

P 018 - Marron ajouter au panier

-toxicité:-
-émaux:10%
-engobes:15%
-comp: Fe.Cr. ZN
-temps max.:1300C°
Marron

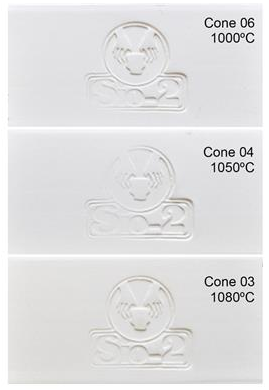

PA - Faïence Blanche ajouter au panier

Faïence blanche PA /  Emballages de 12.5 kg. / 100 kg = 8 sac

Faïence blanche de qualité spéciale pour le tournage et le modelage.

Terre très polyvalente et appréciée pour sa finesse, sa plasticité et sa régularité. On notera la proportion compensée de carbonate calcique qui lui confère une meilleure stabilité par rapport à des faïences traditionnelles. Présente des coefficients de dilatation adaptés à tous les émaux standards aussi bien en mono que en bi cuisson. Disponible en pâte plastique avec différentes humidités pour une utilisation avec les différents processus de production.

Température de cuisson* (biscuit) : [b]1050-1080ºC[/b]
Humidité (tournage) : 20%
Plasticité (IP Atterberg) : 15
Calcimétrie (CaCO3) : 17%
Retrait au séchage : 6.2%
Retrait après cuisson 1050ºC : -0.2%
Porosité (absorption d’eau) à 1050ºC : 12.6%
Résistance mécanique sec : 5.1 N/mm2
Résistance mécanique après cuisson 1050ºC : 27.8 N/mm2
Coefficient dilatation 1050ºC (25-500ºC) : 74.5x10^-7ºC^-1

(*) Plage de cuisson recommandée pour que les pâtes développent leurs meilleures performances, tant en termes de caractéristiques techniques que de sécurité, dans des conditions de cuisson conventionnelles. Les échantillons de couleur peuvent montrer des températures en dehors de la plage recommandée afin de fournir une vision plus large, mais il s'agit de pièces cuites dans des conditions contrôlées.


Faïence Blanche

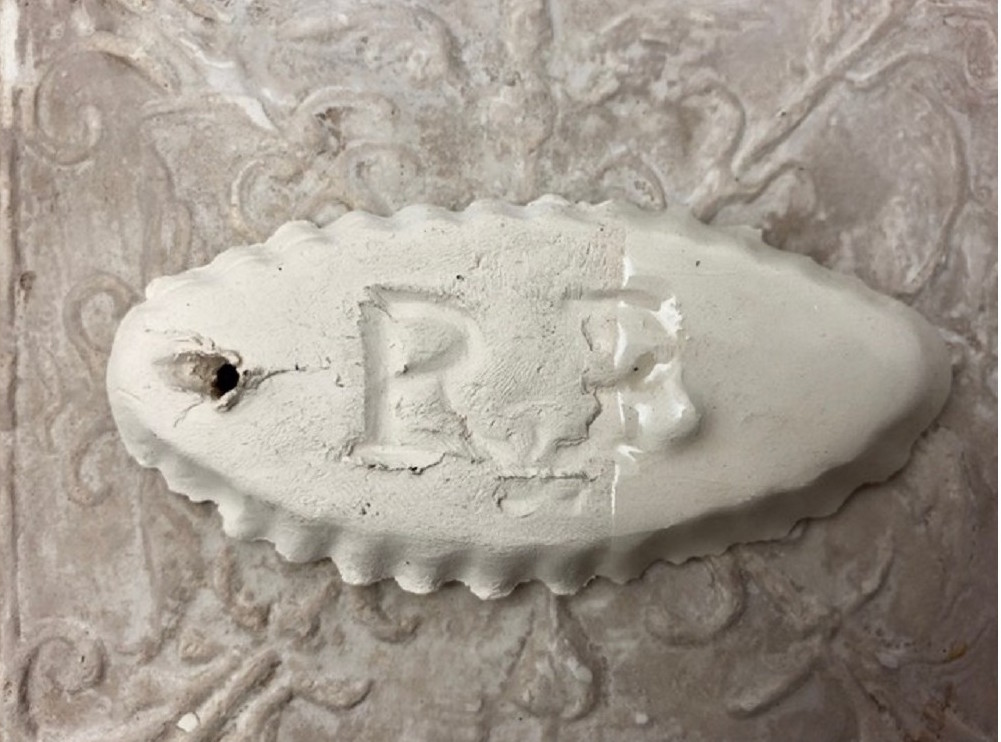

PA / CHF - Faïence Blanche ajouter au panier

Faïence blanche PA /  Emballages de 12.5 kg. / 100 kg = 8 sac

Faïence blanche de qualité spéciale pour le tournage et le modelage.

Faïence blanche chamottée avec 20% de chamotte fine 0-0.5 mm.

Idéale pour la réalisation de pièces de tailles moyennes. La présence de chamotte confère à cette faïence noire une superfice texturée (pas lisse) qui lui donne du caractère et, en même temps, apporte des propriétés idéales pour l'élaboration de pièces au séchage difficile, en évitant des déformations et l'apparition de fissures. Disponible en pâte plastique, pour modelage et estampage.

Température de cuisson* (biscuit) : 1050-1080ºC
Humidité (tournage) : 17%
Plasticité (IP Atterberg) : 12
Calcimétrie (CaCO3) : 13%
Retrait au séchage : 5.6%
Retrait après cuisson 1050ºC : -0.1%
Porosité (absorption d’eau) à 1050ºC : 11.2%
Résistance mécanique sec : 3.7 N/mm2
Résistance mécanique après cuisson 1050ºC : 21.0 N/mm2
Coefficient dilatation 1050ºC (25-500ºC) : 68.1x10^-7ºC^-1

(*) Plage de cuisson recommandée pour que les pâtes développent leurs meilleures performances, tant en termes de caractéristiques techniques que de sécurité, dans des conditions de cuisson conventionnelles. Les échantillons de couleur peuvent montrer des températures en dehors de la plage recommandée afin de fournir une vision plus large, mais il s'agit de pièces cuites dans des conditions contrôlées.
Faïence Blanche
Pauline blanche - PRAM - Argile chamotté ajouter au panier

Terre PRAM - Pauline blanche - Emballages de 12.5 kg. / 100 kg = 8 sac

Grès chamotté blanc avec 40% de chamotte moyenne 0-1.5 mm.

Conçu pour la céramique artistique, est idéal pour la sculpture de pièces de taille plus importante, la réalisation de murs décoratifs et de grandes pièces en cuisson Raku. La forte teneur en chamotte donne du caractère à la pièce céramique et lui confère un excellent comportement au séchage et à la cuisson. Sa couleur « blanc ivoire » très reconnaissable est très appréciée et représente une excellente base pour la création de couleurs avec des émaux et des oxydes colorants. Disponible en pâte plastique.

Température de cuisson* : 1240-1300ºC
Température biscuit : 1000ºC
Humidité : 17%
Plasticité (IP Atterberg) : 16
Calcimétrie (CaCO3) : 0%
Retrait au séchage : 5.3%
Retrait après cuisson 1300ºC : 4.5%
Porosité (absorption d’eau) à 1300ºC : 4.4%
Résistance mécanique sec : 2.1 N/mm2
Résistance mécanique après cuisson 1300ºC : 21.8 N/mm2
Coefficient dilatation 1250ºC (25-500ºC) : 64.5x10^-7ºC^-1

(*) Plage de cuisson recommandée pour que les pâtes développent leurs meilleures performances, tant en termes de caractéristiques techniques que de sécurité, dans des conditions de cuisson conventionnelles. Les échantillons de couleur peuvent montrer des températures en dehors de la plage recommandée afin de fournir une vision plus large, mais il s'agit de pièces cuites dans des conditions contrôlées.
Argile chamotté

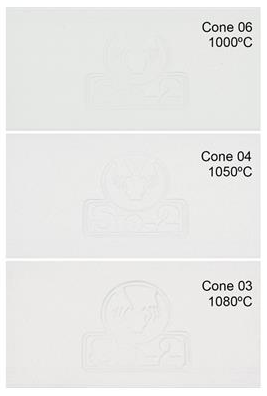

PB - Faïence Blanche ajouter au panier

Faïence blanche Loza /  Emballages de 12.5 kg. / 100 kg = 8 sac

Faïence blanche traditionnelle, avec une grande blancheur en atmosphère oxydante. Idéale pour une utilisation en bi cuisson avec les émaux traditionnels et oxydes colorants pour faïence. Résistance après cuisson élevée. Disponible en pâte plastique, pour tournage, estampage et modelage.

Température de cuisson (biscuit)* : 1050-1080ºC
Humidité (tournage) : 22%
Plasticité (IP Atterberg) : 14
Calcimétrie (CaCO3) : 14%
Retrait au séchage : 6.2%
Retrait après cuisson 1050ºC : 0.6%
Porosité (absorption d’eau) à 1050ºC : 14.4%
Résistance mécanique sec : 6.8 N/mm2
Résistance mécanique après cuisson (1050ºC) : 32.2 N/mm2
Coefficient dilatation 1050ºC (25-500ºC) : 72.3x10^-7ºC^-1


Faïence Blanche
Raku boule GM - Pince à Raku  114.00 ajouter au panier

pince pour boule - Ø 20 cm

Longueur totale 120 cm
Pince à Raku
Toffee - Grès caramel ajouter au panier

Toffee - 100 kg = 8x12.5 kg

Grès chamotté caramel avec 40% de chamotte impalpable 0-0.2 mm.

Conçu pour la céramique artistique, est idéal pour le tournage et le modelage de pièces avec des détails fins et une superficie lisse. La forte teneur en chamotte lui confère un excellent comportement au séchage et à la cuisson. En fonction de la température de cuisson, développe une belle gamme de tons naturels, du beige avoine au brun caramel, qui créent une base chaude très appréciée dans la décoration céramique. Adapté pour la vaisselle (food-safe), selon la norme ISO 6486. Disponible en pâte plastique.

Température de cuisson* : 1200-1300ºC
Température biscuit : 1000ºC
Humidité : 19%
Plasticité (IP Atterberg) : 13
Calcimétrie (CaCO3) : 0%
Retrait au séchage : 6.2%
Retrait après cuisson 1300ºC : 5.6%
Porosité (absorption d’eau) à 1300ºC : 0.1%
Résistance mécanique sec : 3.5 N/mm2
Résistance mécanique après cuisson 1300ºC : 50.8 N/mm2
Coefficient dilatation 1250ºC (25-500ºC) : 67.6x10^-7ºC^-1



Grès caramel


Up

© Nash design
